АВР ДЛЯ СТОЕК ЦОД

АВТОМАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ РЕЗЕРВА

В центрах обработки данных (ЦОД) обеспечение непрерывной работы оборудования является критически важной задачей. Любой сбой электропитания может привести к остановке сервисов и значительным финансовым потерям. Одним из ключевых устройств для повышения отказоустойчивости на уровне стойки является автоматический переключатель резерва (АВР).

Назначение устройства

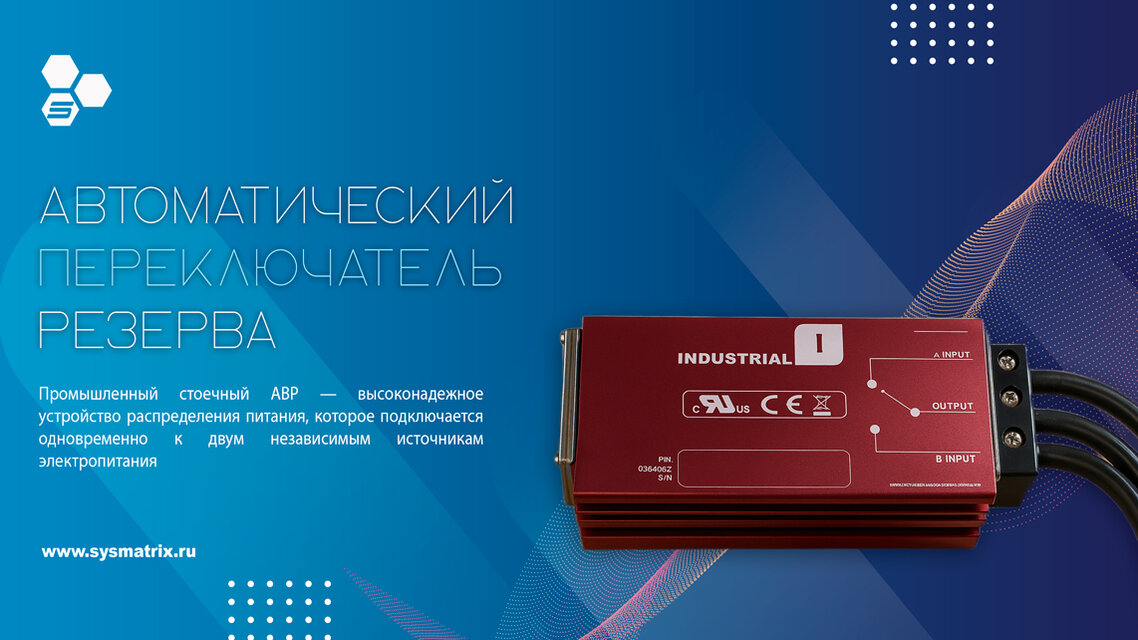

Промышленный стоечный АВР - это высоконадежное устройство распределения питания, подключаемое к двум независимым источникам (фидерам A и B). На выходе оно предоставляет одну или несколько групп розеток для подключения оборудования.

Ключевая задача устройства - мгновенное автоматическое переключение нагрузки на резервный источник при пропадании или ухудшении качества (выходе параметров за допуски) основного. Это переключение происходит без прерывания работы подключенных серверов и/или сетевых устройств.

Решаемые задачи и примеры применения в ЦОД
АВР решает несколько ключевых задач по обеспечению высокой доступности (High Availability) критического оборудования:
1. Повышение отказоустойчивости питания
Проблема: Большое количество стандартного ИТ-оборудования (серверы 1U, коммутаторы, СХД) в целях экономии или компактности оснащается только одним блоком питания (БП). Если этот БП, силовой кабель или PDU (блок распределения питания), к которому он подключен, выходит из строя, оборудование отключается. Это происходит даже в том случае, если в стойку заведены два независимых луча питания (A и B).
Решение: Оборудование с одним БП подключается к выходной розетке АВР. Сам АВР подключается к двум разным PDU, запитанным от фидеров A и B. Теперь, если на фидере A пропадает напряжение (например, из-за аварии ИБП или автоматического выключателя), АВР за миллисекунды переключит нагрузку на фидер B, и сервер продолжит работу без остановки.

2. Защита от человеческого фактора
Проблема: Одна из частых причин сбоев в ЦОД — ошибка персонала. Во время обслуживания администратор может случайно отключить PDU или силовой кабель одного из лучей (например, луча А), к которому подключен АВР. Без АВР это привело бы к немедленной остановке всего подключенного оборудования с одним БП.
Решение: При использовании АВР случайное отключение кабеля питания фидера A (или всего PDU, к которому он подключен) не приведет к простою. Устройство мгновенно обнаружит потерю входа A и переключит нагрузку на фидер B.

3. Упрощение планового обслуживания
Проблема: Для проведения технического обслуживания на одной из систем электропитания (например, замена батарей в ИБП фидера A) необходимо полностью отключать источник. Это ведет к необходимости остановки всего оборудования, запитанного от него.
Решение: Используя АВР, инженеры могут безопасно отключить фидер A для проведения работ. Все подключенное к АВР оборудование автоматически и без простоя перейдет на питание от фидера B. После завершения работ фидер A возвращается в строй, и АВР, в зависимости от своей логики, либо остается на фидере B, либо автоматически возвращается на восстановленный фидер A (основной источник).

4. Эксплуатация в промышленных условиях
Проблема: В некоторых ЦОДах или на промышленных объектах (edge-вычисления) условия могут быть далеки от идеальных: повышенная температура, вибрация, пыль.
Решение: Модели промышленного класса (Industrial) специально проектируются с расширенным температурным диапазоном и повышенной стойкостью к внешним воздействиям, что гарантирует надежную работу в неидеальных средах.

SYSMATRIX Lab

АВР - это гарантия. Гарантия непрерывности. Гарантия того, что сервисы будут работать, даже когда один источник питания подведёт. Именно так мы строим безотказные системы.

Принцип технологии и ключевые особенности
Успешная работа АВР базируется на нескольких ключевых технологических принципах:
Сверхбыстрое переключение: Ключевая характеристика АВР — время переключения между источниками, не превышающее допустимые нормы (часто менее 20 мс). Этого времени недостаточно для разряда внутренних конденсаторов БП серверов, благодаря чему оборудование продолжает работу без перезагрузки (не "замечая" переключения).
Высокая мощность: Промышленные АВР рассчитаны на большие токи (например, 30 A, 32 A или 63 A). Это позволяет запитать от одного устройства целую стойку с высокопроизводительными серверами.
Автономная логика: Вся логика принятия решения о переключении встроена в само устройство и не зависит от внешних систем управления. Это критически важно для надежности — АВР сработает, даже если в ЦОД откажет сеть управления.
Мониторинг и управление: Несмотря на автономность, продвинутые модели оснащаются сетевым портом (SNMP, Web-интерфейс). Это позволяет интегрировать АВР в общую систему управления инфраструктурой ЦОДа (DCIM) и удаленно отслеживать его состояние: какой источник активен, текущую нагрузку, напряжение и получать уведомления о событиях переключения.
Визуальная индикакация: Светодиоды на корпусе всегда показывают, какой из источников (A или B) в данный момент является активным, что облегчает быструю диагностику.

Вывод
Промышленный автоматический переключатель резерва — это не просто "умный тройник". Это узкоспециализированное, высоконадежное устройство, предназначенное для устранения "единой точки отказа" в системе электропитания на уровне стойки.
АВР обеспечивает отказоустойчивость на уровне стойки для критически важного оборудования, в первую очередь — для устройств с одним блоком питания. Защищая от случайных отключений и позволяя проводить плановое обслуживание без остановки работы, АВР в конечном итоге значительно повышает общую доступность (Availability) ИТ-сервисов, размещенных в ЦОД.

АВР: УСТРАНЯЯ ЕДИНУЮ ТОЧКУ ОТКАЗА.
