CAD‑КОНВЕЙЕР

Между загрузкой файла и вращающейся моделью работает цепочка из четырёх звеньев. Ни одно из них не просит человека начертить эскиз или выдавить профиль. Разрыв между прочитать чертёж и построить тело десятилетиями оставался ручной работой конструктора. Демонстрация бьёт прямо в него.

Модель здесь не описывает деталь словами. Она строит её в реальной САПР через программный интерфейс. Разница между этими двумя глаголами и есть весь сюжет: одно дело рассказать про отверстие, другое прорезать его в дереве построения, где инженер потом продолжит работу.

Как устроен конвейер

Процесс собран из частей, которые уже существуют. Связующее звено: MCP‑сервер. Через него языковая модель отдаёт команды ядру САПР так же, как разработчик дёргал бы программный интерфейс. MCP здесь работает мостом, а не магией.

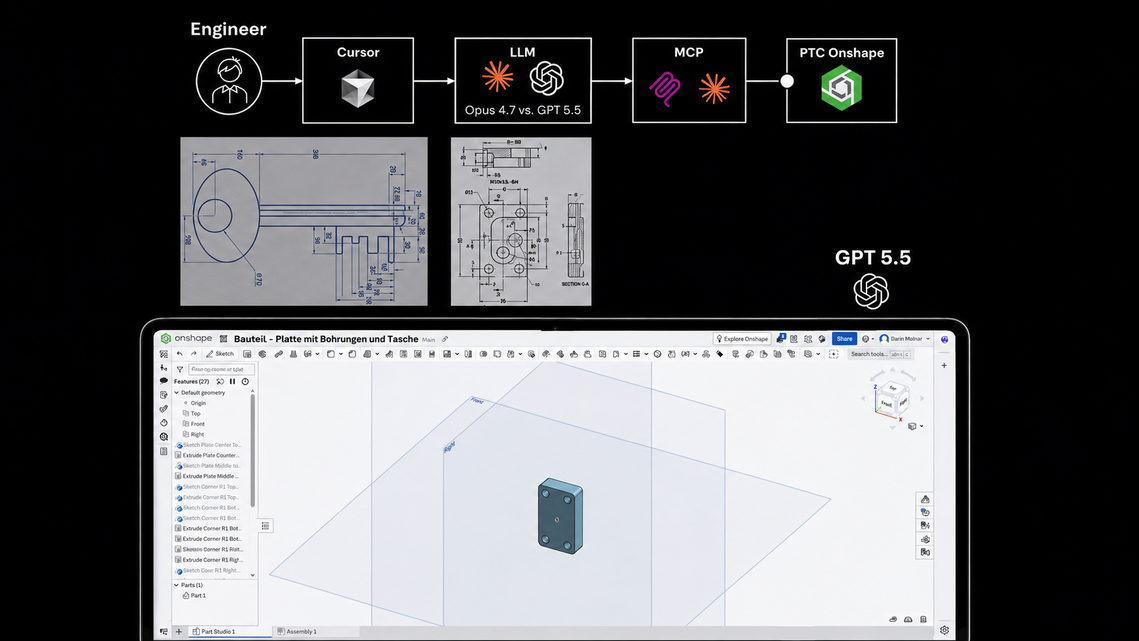

Логика движения данных читается по шагам. Инженер передаёт чертёж в PDF. Модель распознаёт геометрию и вытаскивает значимые элементы: контуры, диаметры отверстий, толщины, сечения А‑А и B‑B. Затем обращается к САПР не текстом, а вызовами через MCP. И только в конце Onshape достраивает деталь операция за операцией, как делал бы конструктор.

На записи видно, как в дереве признаков Onshape одна за другой появляются операции выдавливания и вырезов. Модель не вставляет готовый файл. Она повторяет инженерный процесс по шагам, и результат остаётся редактируемым параметрическим телом, а не мёртвым импортом.

Что именно строили

В тесте две детали, и выбор не случаен. Первая, антикварный ключ, нагружает модель сложным плоским контуром: овальная головка, длинный стержень, бородка с зубьями. Вторая, монтажная пластина, проверяет работу с объёмом: четыре сквозных отверстия, центральная бобышка, карман, фаски по сечениям.

Два класса геометрии дают честную нагрузку. Ключ показывает, справляется ли модель с плоским эскизом высокой сложности. Пластина показывает другое: понимает ли она пространственные сечения и переходит ли от двумерного чтения к корректному трёхмерному телу.

Почему это важнее, чем кажется

Привычный сценарий с языковой моделью заканчивается текстом или картинкой. Перенести идею в САПР инженеру всё равно приходится руками. Связка через MCP убирает этот перенос. Модель работает внутри той же системы, где деталь живёт дальше: уходит в расчёт прочности, в подготовку чертежей, в производство.

У ролика есть граница, и о ней стоит сказать прямо. Он показывает механику процесса и сам факт, что обе модели прошли через одинаковый конвейер. Замеров точности, числа ошибок, времени каждой модели по отдельности в нём нет. Объявить победителя по этой записи нельзя.

Корректный вывод скромнее и при этом сильнее. Путь от чертежа до редактируемой трёхмерной модели через MCP уже работает: на двух разных деталях и на двух конкурирующих моделях сразу.

Если конвейер выдержит проверку на серийных деталях, а не на показательных, он сдвинет рутину конструктора с ручного построения на проверку и доводку. Тогда чертёж снова станет тем, чем был задуман: техническим заданием, а не инструкцией, которую человек вручную переводит в геометрию.
