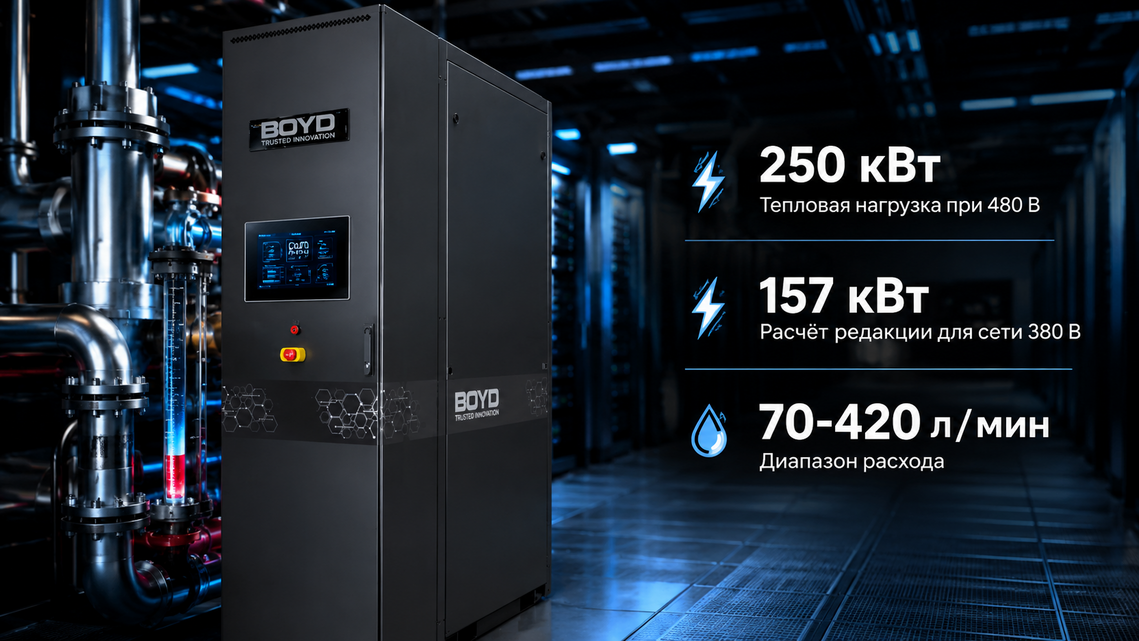

ЭМУЛЯТОР СЕРВЕРНОЙ СТОЙКИ
ХАРАКТЕРИСТИКИ И НАЗНАЧЕНИЕ
SYSMATRIXПосле покупки Boyd Thermal за 9,55 млрд долларов в каталоге Eaton появился эмулятор серверной стойки. Эмулятор подменяет стойку в контуре охлаждения и держит два параметра одновременно: тепловую нагрузку до 250 кВт и перепад давления до 2,75 бар. Разбор паспорта, расчёты и три границы применения.
Eaton закрыл сделку по Boyd Thermal 12 марта 2026 года. Сумма составила 9,55 млрд долларов за вычетом денежных средств, бизнес переведён в сегмент Electrical Global. T1 Вместе с линейкой CDU, холодных пластин и контуров в каталог перешёл эмулятор серверной стойки. Позиция выглядит странно на фоне соседних: производитель охлаждения продаёт нагреватель.
Логика проясняется на этапе пусконаладки. Жидкостный контур запускают до прихода ускорителей. Проверять его нечем: серверов в зале ещё нет, а первый прогон с ними обходится дороже любого стенда.
Позиционирование
Тепловую нагрузку в зале умеют создавать давно. Нагрузочный модуль прогоняет через систему заданную мощность и показывает холодопроизводительность. Eaton прямо противопоставляет эмулятор такому модулю: обычная нагрузка только продавливает тепло через систему. T2
Разница лежит в гидравлике. CDU управляет насосом по расходу и давлению. Сопротивление контура задаёт рабочую точку насоса. Нагрузочный модуль подключают через стендовую обвязку, и её сопротивление отличается от сопротивления реальной стойки. Настройка насоса уезжает вместе с этим отличием.
Эмулятор снимает подмену. Внутри стоит регулирующий клапан, воспроизводящий перепад давления всего жидкостного тракта стойки: от контура и быстроразъёмных соединений до коллекторов. T2 Нагреватели дают тепло, клапан даёт сопротивление. CDU видит нагрузку, близкую к боевой, и настраивается по ней.
Нагрузочный модуль настраивает насос CDU под сопротивление стенда. Реальная стойка даёт другое сопротивление, и настройка контура уезжает вместе с ним уже на первом прогоне серверов.
Инженерная состоятельность
Параметры прибора взяты с продуктовой страницы производителя. Независимой проверки этих чисел нет, статус их остаётся вендорским. T2
| Параметр | Значение | Следствие для площадки |
|---|---|---|
| Габариты | 610 x 1513 x 2400 мм | Глубина на 313 мм больше типовой стойки 1200 мм |
| Масса сухая | 770 кг | К массе добавляется заправка теплоносителем |
| Электропитание | 380-480 В, 3 фазы, 50 и 60 Гц | Стенду нужен ввод уровня боевой стойки |
| Тепловая нагрузка | до 250 кВт при 480 В | Потолок привязан к верхнему напряжению |
| Расход | 70-420 л/мин | Окно расхода задаёт диапазон эмулируемых мощностей |
| Перепад давления | 0,4-2,75 бар | Размах по сопротивлению почти семикратный |
Первое число требует разбора. Потолок в 250 кВт производитель указывает при 480 В. Нагреватели резистивные, сопротивление их фиксировано. Мощность на фиксированном сопротивлении растёт как квадрат напряжения. Российский объект питается от сети 380 В.
Расчёт редакции T3
Допущения: нагреватели чисто резистивные, сопротивление постоянное, переключения отпаек нет. Теплоноситель вода, теплоёмкость 4,18 кДж на кг и кельвин, плотность 1000 кг на кубометр.
Мощность при 380 В: 250 x (380 / 480)² = 157 кВт. Та же машина на российском вводе отдаёт около 157 кВт против паспортных 250.
Ток при 480 В: 250 000 / (1,73 x 480) = 301 А. Стенд потребляет как боевая стойка.
Нагрев теплоносителя: при 420 л/мин и 250 кВт вода нагревается на 8,5 K. Величина попадает в типовой перепад прямого жидкостного охлаждения.
Нижняя граница расхода: при 70 л/мин и перепаде 10 K прибор снимает 49 кВт. Окно расхода 70-420 л/мин покрывает стойки примерно от 50 до 250 кВт.
Гидравлическая мощность: при 420 л/мин и 2,75 бар клапан рассеивает 1,9 кВт. Насос CDU проверяется в худшей точке.
Расчёт по напряжению меняет картину закупки. Функцию на 380 В прибор сохраняет: он по-прежнему воспроизводит гидравлику и греет контур. Теряется верхняя треть диапазона мощности. Стойка на 200 кВт на таком вводе останется непроверенной.
Потолок 250 кВт привязан к 480 В, и на сети 380 В расчёт даёт около 157 кВт. Проектировщик, планирующий проверку стоек плотнее 150 кВт, закладывает повышающий трансформатор на стенд до заказа прибора.
Границы применения
Клапан один, гидравлических ветвей в стойке много. Прибор воспроизводит интегральное сопротивление тракта: одну точку на кривой расхода и давления. Реальная стойка собрана из параллельных ветвей с холодными пластинами, и расход между ними распределяется по их собственным сопротивлениям. Эту раздачу эмулятор не повторяет.
Отсюда первая граница. Стенд закрывает вопрос по CDU, магистрали, коллекторам и быстроразъёмным соединениям. Поведение расхода внутри самих серверов он оставляет за скобками. Температура кристаллов на первом прогоне остаётся отдельной задачей.
Вторая граница проходит по геометрии. Глубина 1513 мм превышает типовые 1200 мм на 313 мм. Высота 2400 мм упирается в проёмы и грузовой лифт. Масса 770 кг растёт после заправки контура. Логистику стенда проверяют до подписания заказа.
Третья граница касается качества теплоносителя. Прибор нагружает систему теплом и сопротивлением. Загрязнение контура, коррозионный фон и поведение микроканалов холодных пластин он не моделирует. Промывка и контроль теплоносителя остаются отдельной процедурой пусконаладки.
Эмулятор снимает вопросы по CDU и магистрали, оставляя раздачу расхода внутри серверов непроверенной. Оператор, посчитавший пусконаладку закрытой после стенда, встретит перегрев отдельных ускорителей уже на боевой нагрузке.
Масштаб
Цифра выглядит произвольной ровно до сопоставления с плотностью стоек. Boyd представил CDU на 2,3 МВт, охлаждающий более десяти стоек Nvidia NVL72. T2 Простое деление даёт около 230 кВт на стойку. Потолок эмулятора накрывает эту плотность с небольшим запасом.
Деньги подтверждают направление. Boyd Thermal показывает прогноз выручки на 2026 год в 1,7 млрд долларов, из них 1,5 млрд приходится на жидкостное охлаждение. T1 Eaton заплатил 9,55 млрд долларов и оценил бизнес в 22,5 годовых EBITDA по прогнозу 2026 года. Такая мультипликация оплачивается ожиданием роста плотности стоек, а текущий контур продаж её не покрывает.
Класс приборов для пусконаладки появляется в момент отказа воздуха. Воздушную стойку проверяли термопарой и наблюдением. Жидкостная стойка на 200 кВт наблюдением не проверяется: ошибка в настройке насоса проявляется отказом ускорителей за секунды.
Потолок эмулятора в 250 кВт выбран под сегодняшнюю плотность около 230 кВт на стойку. Запас у прибора минимальный, и покупатель с расчётом на следующее поколение ускорителей планирует второй стенд заранее.
Действие
Клапан эмулятора воспроизводит перепад давления. Само значение перепада прибор не придумывает. Его задаёт конструкция реальной стойки: диаметры коллекторов, число и тип быстроразъёмных соединений, длина и радиусы шлангов, схема разводки контура.
Отсюда практический вывод для закупки. Тепловой лимит стойки в киловаттах для настройки стенда бесполезен. Нужна кривая сопротивления: перепад давления против расхода в рабочем диапазоне. Такую кривую выдаёт производитель конструктива, и в этой точке пусконаладка жидкостного охлаждения упирается в физическую инфраструктуру.
Что запросить до старта работ:
- Кривую перепада давления против расхода для стойки в рабочем диапазоне.
- Проектный перепад температур теплоносителя и расчётный расход на стойку.
- Напряжение ввода на площадке стенда и достижимую на нём тепловую мощность.
- Габариты проёмов, грузоподъёмность лифта и нагрузку на фальшпол по маршруту стенда.
- Владельца протокола пусконаладки: поставщик CDU, монтажная организация или заказчик.
Настройка клапана эмулятора требует кривой сопротивления реальной стойки. Заказчик, получивший от производителя конструктива один только тепловой лимит, оплатит пусконаладку дважды: на стенде и повторно на живых серверах.
Частые вопросы
Ответы построены на паспорте производителя и на расчётах редакции.
Эмулятор серверной стойки: что это
Прибор для проверки CDU и жидкостного контура до установки серверов. Он занимает место стойки, греет теплоноситель нагревателями и воспроизводит перепад давления реальной стойки регулирующим клапаном.
Отличие эмулятора стойки от нагрузочного модуля
Нагрузочный модуль продавливает через систему тепло. Гидравлическое сопротивление стойки он не воспроизводит. Эмулятор держит оба параметра одновременно: тепловую нагрузку и перепад давления тракта.
Тепловая мощность эмулятора Eaton
До 250 кВт при напряжении 480 В по паспорту производителя. Расчёт редакции для резистивных нагревателей на сети 380 В даёт около 157 кВт.
Расход теплоносителя и перепад давления
Расход 70-420 л/мин, перепад давления 0,4-2,75 бар. При 420 л/мин и полной нагрузке вода нагревается примерно на 8,5 K по расчёту редакции.
Габариты и вес эмулятора стойки
610 x 1513 x 2400 мм, сухая масса 770 кг. Глубина превышает типовую стойку 1200 мм на 313 мм. Высота требует проверки проёмов и грузового лифта.
Пусконаладка CDU до установки серверов: зачем она нужна
Ошибка в обвязке, настройке насоса или расходе проявляется отказом ускорителей. Стенд принимает эту ошибку на себя и снимает её до подключения серверов.
Кто выпускает эмулятор стойки
Boyd Thermal. Eaton закрыл покупку этого бизнеса 12 марта 2026 года за 9,55 млрд долларов и ведёт его в сегменте Electrical Global.
Цена эмулятора стойки
Производитель цену не публикует. Продуктовая страница выводит запрос на форму обратной связи.
