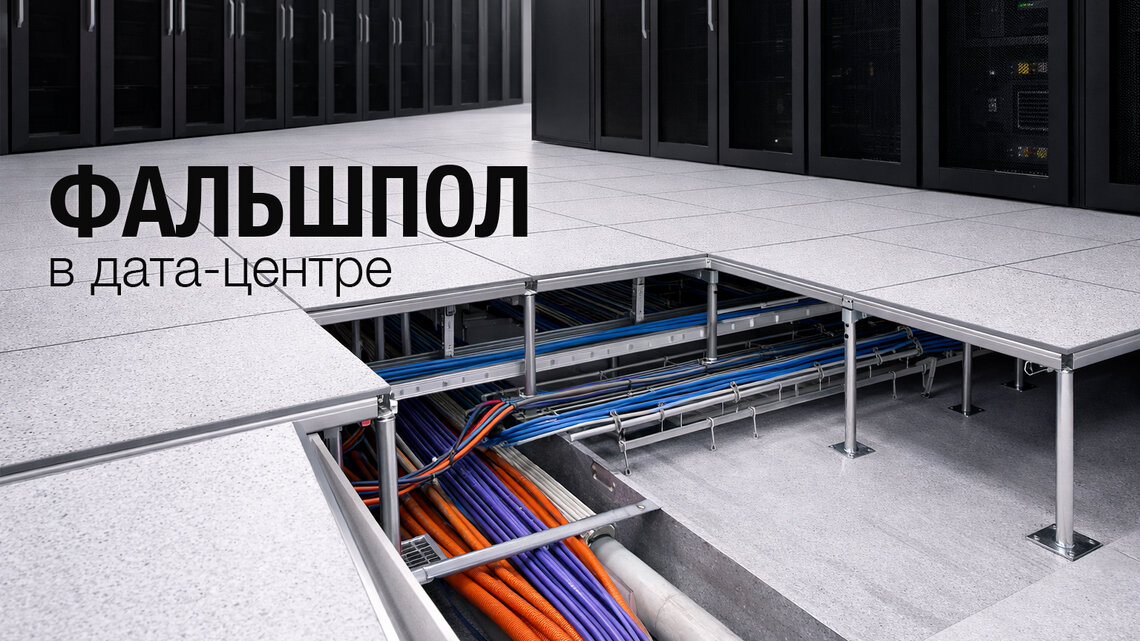

ФАЛЬШПОЛ В ДАТА ЦЕНТРЕ
МЕТОДОЛОГИЯ УСТАНОВКИ
12 Февраля 2026
1. Обзор проекта и технические характеристики
Данный документ освещает технические требования к монтажу высокотехнологичной системы фальшпола в помещении площадью 120,00 кв. м (10 м x 12 м).
Общая площадь: 120,00 кв. м
Высота чистового пола: 450 мм
Высота подпольного пространства: ~415 мм (с учетом толщины плит)
Экологический класс: Соответствие стандартам ASHRAE Class A1-A4
Высота чистового пола: 450 мм
Высота подпольного пространства: ~415 мм (с учетом толщины плит)
Экологический класс: Соответствие стандартам ASHRAE Class A1-A4
Спецификация материалов:
- 334 плиты (сплошные и перфорированные, 600 мм x 600 мм)
- 378 опорных стоек (усиленная сталь, цинковое покрытие)
- 717 соединительных прогонов (винтовое крепление)
2. Последовательная методология (Выполнение в 4 этапа)
Этап I: Подготовка площадки и разметка сетки (Фундамент)
- Инспекция плиты основания: Обеспечить покрытие чернового пола антистатической эпоксидной краской для предотвращения образования бетонной пыли.
- Определение уровней: Установить высоту чистового пола с помощью эталонного лазерного нивелира.
- Разметка сетки: Нанести сетку 600 мм x 600 мм, начиная от центра помещения. Обеспечить ширину примыкающих к стенам плит не менее 300 мм (во избежание узких подрезок, снижающих структурную целостность).
- Основная реперная точка: Выявить наивысшую точку плиты основания; расчет высоты чистового пола (450 мм) должен производиться именно от этой точки.
Этап II: Монтаж несущего каркаса
- Размещение стоек: Закрепить 378 опорных стоек с использованием высокопрочного полиуретанового клея.
- Матрица прогонов: Установить 717 соединительных прогонов на винтовые крепления. Это создает жесткую поперечную решетку, предотвращающую колебания при воздействии тяжелых катящихся нагрузок.
- Поддержка периметра: Установить угловые настенные кронштейны в местах примыкания плит к границам помещения (10 м x 12 м) для предотвращения прогиба краев.
Этап III: Интеграция инфраструктуры (Подпольное пространство)
- Уравнивание потенциалов: Соединить каждую четвертую опорную стойку с сигнальной заземляющей сеткой медным проводником сечением 6 AWG для соблюдения требований заземления стандарта TIA-942.
- Трассировка кабельных лотков: Разнести лотки силовых и информационных линий на расстояние не менее 150 мм для минимизации электромагнитных помех, исключая при этом блокировку основных путей охлаждающего воздушного потока.
- Обнаружение протечек: Проложить сенсорные кабели по периметру любых прецизионных кондиционеров.
Этап IV: Завершение и герметизация плит
- Размещение плит: Установить 334 плиты (комбинация сплошных и перфорированных изделий).
- Технологические отверстия: Использовать уплотнительные манжеты, выполненные на станке с числовым программным управлением, для всех точек вывода кабелей. Это необходимо для предотвращения потери давления в подпольном пространстве.
- Очистка: Перед окончательной установкой плит подпольное пространство должно быть очищено промышленным пылесосом с фильтром высокой эффективности (HEPA) для соответствия стандартам чистоты ISO 14644-1 Класс 8.
Примечание: Строгое соблюдение последовательности этапов гарантирует долговечность системы при расчетных статических и динамических нагрузках.
ПОСЛЕДОВАТЕЛЬНОСТЬ ОБЕСПЕЧИВАЕТ НАДЕЖНОСТЬ.
