FEA-АНАЛИЗ СЕРВЕРНОГО ШКАФА
КАК ЧИТАТЬ ОТЧЕТ ПО ПРОЧНОСТИ
FEA-отчет часто выглядит как набор цветных картинок, но по сути это инструмент управления рисками. Он показывает, где конструкция работает уверенно, где находится запас, а где инженер обязан проверить допущения. Для серверного шкафа это особенно важно: ошибка в прочности, жесткости или устойчивости может привести не только к деформации металла, но и к отказу оборудования, клина направляющих и росту эксплуатационных затрат.
Контекст и задача
Материал исследования — серверный шкаф из стали 08пс. Цель анализа — понять, как теория, расчет и нормативные критерии превращаются в практическую гарантию сохранности ИТ-оборудования.
В этом материале сохраняется исходная логика отчета, но добавлены инженерные акценты, вычисления, интерпретация рисков и выводы, которые помогают читать FEA не как визуализацию, а как рабочий инструмент.
1. Введение: что такое FEA и почему отчет раскрашен
Метод конечно-элементного анализа, или FEA, — это современный цифровой испытательный стенд. Вместо того чтобы строить десятки прототипов и подвергать их разрушающим нагрузкам, инженеры создают математическую модель, разбивая сложную конструкцию на миллионы простых элементов. Такой подход позволяет оценить поведение шкафа до выпуска в производство и снизить стоимость ошибок на ранней стадии.
В этом разборе мы изучаем отчет по серверному шкафу из стали 08пс, чтобы понять, как теоретические расчеты помогают сохранить реальное оборудование, сократить риск повреждений и удержать проект в рамках допустимого бюджета.
Цифровое моделирование позволяет проверить изделие по трем ключевым направлениям:
- Прочность конструкции: выдержит ли металл вес без разрушения и необратимой деформации.
- Функциональная жесткость: сохранит ли шкаф свою геометрию под нагрузкой.
- Динамическая устойчивость: как поведет себя система при боковом толчке или сейсмическом воздействии.
Смысл FEA не в красивой картинке, а в проверке конструкции по измеримым критериям.
2. Язык цвета: как читать эпюры напряжений и смещений
Цвета на схемах, или эпюрах, — это визуализация распределения физических величин. Новичков часто пугает красный цвет, но в FEA он не означает аварию автоматически. Красный — это просто локальный максимум в данном конкретном расчете. Опасность определяется не цветом, а сопоставлением фактического значения с допустимым напряжением и пределом текучести.
В данном отчете пиковое напряжение составляет всего 27 МПа. Это означает, что даже в самых нагруженных точках металл работает лишь на 12 процентов от предельного уровня текучести 210 МПа. По отношению к допустимому напряжению 126 МПа запас также остается существенным.
Инженерная интерпретация цвета
| Цвет на эпюре | Физический смысл | Состояние для модели |
|---|---|---|
| Синий | Минимальное напряжение | Эластичная зона, материал практически не нагружен |
| Зеленый и желтый | Рабочая нагрузка | Оптимальное распределение сил в рамках нормы |
| Красный | Пиковое напряжение | Безопасно, если значение ниже допуска и не связано с артефактом сетки |
Ключевые расчеты
- Пиковое напряжение: 27 МПа
- Допустимое напряжение: 126 МПа
- Предел текучести: 210 МПа
- Коэффициент использования по пределу текучести: 27 / 210 = 0.129, то есть 12.9 процента
- Запас до допуска: 126 / 27 = 4.67 раза
Вывод: красная зона в отчете не опасна сама по себе. Опасным становится только превышение критерия.
Иногда ярко-красные точки возникают в углах или местах стыков. Часто это сингулярности — математические артефакты сетки в острых углах, которые не являются реальной физической угрозой. Опытный инженер всегда проверяет средние значения вокруг такой зоны, а не делает вывод по одному пикселю эпюры.
3. Статика против динамики: вертикальная нагрузка и боковой толчок
Для полной оценки надежности нужно проверять конструкцию в разных режимах эксплуатации. Один режим показывает, как шкаф держит постоянную массу оборудования. Второй — как он ведет себя при боковом возмущении, когда на конструкцию действует горизонтальная составляющая.
Статическая нагрузка
- Параметры: постоянный вес оборудования 1500 кг
- Механика: нагрузка распределяется вертикально и прикладывается к 4 направляющим 19-дюймового формата
- Цель: проверить, не просядет ли шкаф под полной загрузкой серверами в течение многолетней эксплуатации
Динамическая нагрузка
- Параметры: масса 1200 кг и горизонтальное ускорение 0.1g
- Механика: имитация бокового удара или случайного толчка в узком коридоре дата-центра
- Цель: оценить устойчивость каркаса к складыванию и потере геометрии
В инженерном смысле эти два сценария отвечают на разные вопросы. Статика проверяет длительную несущую способность. Динамика проверяет устойчивость к кратковременному событию, которое может быть редким, но дорогим по последствиям. Для серверной инфраструктуры это критично: иногда самый опасный инцидент не связан с перегрузкой по массе, а связан с потерей устойчивости при внешнем воздействии.
4. Магия миллиметров: когда смещение каркаса критично
Показатель смещения, или displacement, часто вызывает споры. В статике каркас серверного шкафа смещается менее чем на 0.5 мм, что говорит об исключительной жесткости. В динамике при боковом толчке значение достигает 9.87 мм.
На первый взгляд почти 1 сантиметр может выглядеть тревожно. Но в инженерной логике важен не только абсолютный размер смещения, а функциональная роль узла. Внешний каркас работает как защитная клетка: он может упруго отклоняться, поглощая энергию удара, если не нарушает геометрию внутренних направляющих.
Каркас допускает деформацию в пределах нормы менее 10 мм. Это означает, что конструкция может быть не абсолютно неподвижной, но обязана сохранять работоспособность: двери должны открываться, монтажные профили должны сохранять геометрию, а серверы не должны терять позиционирование.
Для данного отчета 9.87 мм находится на очень близком расстоянии к лимиту 10 мм, но формально остается в пределах допуска. Запас составляет 0.13 мм, то есть 1.3 процента от предельного значения.
5. Защита серверов: анализ относительного смещения направляющих
Это самый важный раздел для владельца ИТ-оборудования. У серверов на салазках есть жесткие механические допуски. Если направляющие разойдутся или сойдутся более чем на 2 мм, сервер может заклинить или его корпус начнет деформироваться.
В отчете зафиксировано относительное смещение направляющих всего 0.3 мм. Это в 6.67 раза меньше критического порога 2 мм. Именно здесь проявляется практическая ценность расчета: общая деформация шкафа может выглядеть заметной, но при сохранении точности внутренних направляющих оборудование остается в безопасной зоне.
| Показатель | Факт | Норма | Вердикт |
|---|---|---|---|
| Прочность рамы | 27 МПа | 126 МПа | Пройдено, запас более чем достаточный |
| Жесткость рамы | 9.87 мм | 10 мм | Пройдено, но с малым остаточным запасом |
| Направляющие | 0.3 мм | 2 мм | Пройдено, геометрия сохранена с большим резервом |
Сводный анализ критических показателей
- Прочность рамы: 27 МПа, критерий пройден.
- Жесткость рамы: 9.87 мм, критерий пройден.
- Направляющие: 0.3 мм, критерий пройден с большим запасом.
6. Итоговый чек-лист инженера: как быстро оценить любой отчет FEA
Любой отчет FEA следует проверять по единому алгоритму. Тогда цветная картинка перестает быть декоративной схемой и превращается в инструмент принятия решений.
- Проверьте запас прочности. Используйте формулу SF = Yield Strength / Calculated Stress. Запас более 2.0 считается хорошим, а существенно больший запас дает дополнительную устойчивость к неопределенности модели.
- Сверьтесь с допустимым напряжением. Убедитесь, что пиковые значения в статике не превышают норматив 126 МПа.
- Ищите относительные цифры. Общее смещение шкафа вторично, а относительное смещение направляющих является ключевым для оборудования. Порог 2 мм здесь критичен.

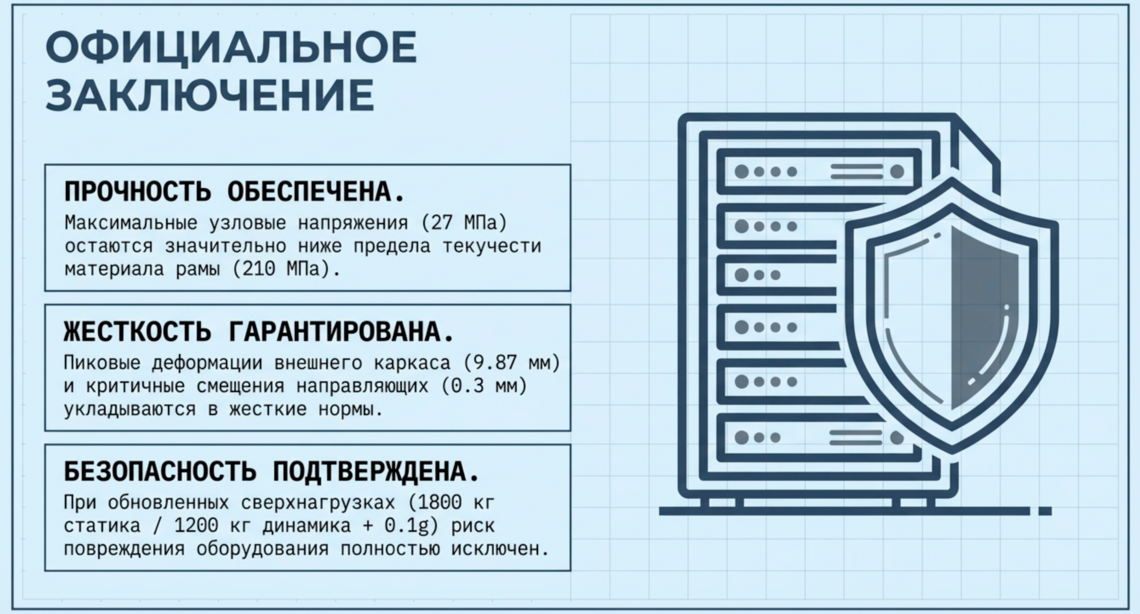

- Оцените официальное заключение. Если в отчете прямо указано, что риск повреждения установленного оборудования исключен, это должно подтверждаться цифрами, а не только формулировкой.
Внутренняя логика отчета должна быть прозрачной: исходные нагрузки, тип закрепления, критерии прочности, пределы смещения и вывод должны быть взаимно согласованы. Если хотя бы один из этих уровней противоречит другим, итоговый вывод теряет достоверность.
Проблемы, пути решения, выгоды, выводы
Проблемы
- Риск перегрузки конструкции при высокой плотности оборудования.
- Опасность потери геометрии при динамическом воздействии.
- Вероятность заклинивания серверных салазок при нарушении соосности направляющих.
- Непонимание FEA-отчетов без инженерной интерпретации может привести к неверным решениям на этапе закупки.
Пути решения
- Проверять прочность не по цвету, а по напряжению и запасу относительно допуска.
- Отдельно анализировать статические и динамические сценарии.
- Ставить приоритет на относительное смещение направляющих, а не на общее смещение каркаса.
- Использовать расчет на этапе выбора конструкции, а не после запуска эксплуатации.
Выгоды
- Снижение риска повреждения серверов и салазок.
- Сокращение затрат на доработки и аварийные ремонты.
- Повышение доверия к конструкции на срок эксплуатации 7–10 лет и более.
- Управление CAPEX через более точный выбор шкафа без избыточного перепаса по металлу.
Выводы
- Шкаф по прочности проходит с большим запасом.
- По жесткости конструкция находится у границы допуска, но остается в норме.
- Направляющие сохраняют геометрию с комфортным резервом.
- Для ИТ-инфраструктуры это означает не просто механическую стойкость, а управляемую эксплуатационную надежность.
Финальный аккорд
Правильное чтение FEA-данных превращает картинку с разноцветными полями в точный инструмент управления рисками. Когда расчетные данные находятся внутри границ критериев, инженер получает не предположение, а доказуемую основу для решения.
В данном случае цифры говорят ясно: 27 МПа против 126 МПа, 9.87 мм против 10 мм, 0.3 мм против 2 мм. Это не просто удовлетворительный результат. Это результат, который позволяет уверенно говорить о сохранности оборудования, работоспособности шкафа и предсказуемости его поведения под нагрузкой.
Для дата-центра это означает прямую экономику: меньше аварийных простоев, меньше скрытых деформаций, меньше затрат на замену компонентов, выше надежность на горизонте жизненного цикла, ниже стоимость владения.
Глоссарий ключевых терминов
| Термин | Определение |
|---|---|
| FEA, КЭА | Конечно-элементный анализ — метод моделирования поведения конструкции под нагрузкой путем разделения ее на мелкие элементы. |
| Предел текучести | Напряжение, при котором в материале начинаются необратимые пластические деформации; для данной модели 210 МПа. |
| Связи Bonded | Математическое допущение, при котором контактирующие поверхности считаются жестко соединенными, что заменяет реальную сварку или болты. |
| Сингулярность | Локальный математический артефакт с бесконечным или завышенным напряжением в точке контакта. |
| Запас прочности, SF | Коэффициент, показывающий отношение предельно допустимого напряжения к фактическому; внутренний критерий требует SF не ниже 2.0. |
| Направляющие 19-дюймовые | Вертикальные элементы внутри шкафа, предназначенные для монтажа ИТ-оборудования и являющиеся точкой приложения основной нагрузки. |
| Боковой толчок | Сценарий динамического испытания, имитирующий боковой удар или резкое перемещение с ускорением 0.1g. |
| Функциональная жесткость | Способность конструкции сохранять геометрию в пределах допусков, необходимых для корректной работы оборудования. |
| Эквивалентное напряжение Von Mises | Расчетная величина напряжения, используемая для оценки прочности материала при сложном напряженном состоянии. |
| Сталь 08пс | Конструкционная сталь, использованная для изготовления рамы шкафа, с заданными параметрами упругости и прочности. |
FEA нужен не для демонстрации, а для выбора. Он позволяет понять, выдержит ли шкаф нагрузку, сохранит ли геометрию, не повлияет ли деформация на серверы и насколько рационально вложены деньги в конструкцию. Именно поэтому хороший расчет экономит не только бюджет проекта? но гарантирует безопасность.
