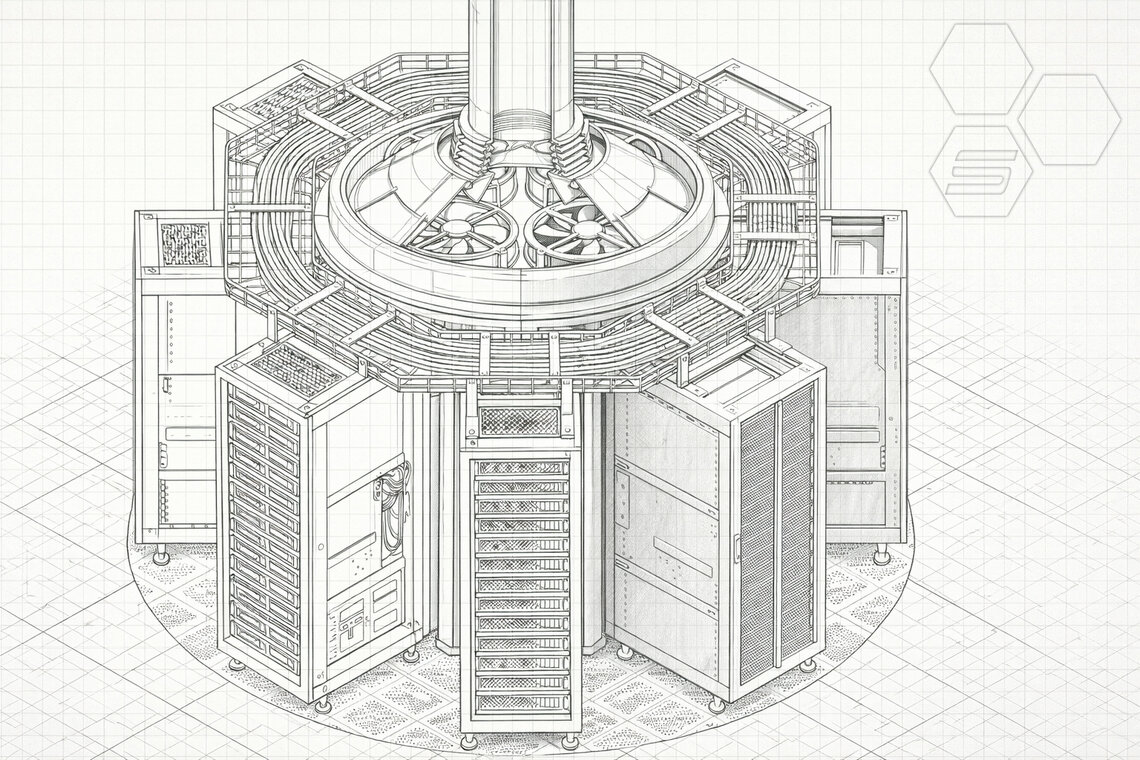

OCTAGON POD
РАДИАЛЬНАЯ АРХИТЕКТУРА ДЛЯ ВЫСОКОПЛОТНОЙ ИНФРАСТРУКТУРЫ
1. Стратегическая смена парадигмы
Использование классической линейной схемы компоновки машинных залов в условиях высокоплотных кластеров зачастую оказывается неоптимальной. Ключевыми факторами снижения эффективности выступают чрезмерная протяженность кабельных трасс и возникновение термического хаоса при достижении плотности размещения более 30 кВт на стойку.
Переход к радиальной архитектуре Octagon — это трансформация пассивной инфраструктуры в активную аэродинамическую конструкцию. Плюс, позволяет решить проблему затухания сигнала на уровне L1, сокращая физический путь данных.
2. Геометрия и механическая точность
Радиальная симметрия является критическим фактором для обеспечения предсказуемых задержек в кластерных вычислениях. В архитектуре Octagon это реализовано через состояние Zero Skew (идеальную симметрию), при которой все восемь стоек расположены на равном расстоянии от центрального ядра..
| Параметр | Значение v4 | Инженерный комментарий |
|---|---|---|
| Внешний диаметр модуля | 5400 мм | Оптимально для обслуживания Front-only |
| Диаметр ядра (рамы) | 3100 мм | Зона отрицательного давления |
| Количество стоек | 8 шт. | Стандарт OCP / Глубина до 1200 мм |
| Целевая нагрузка модуля | 280–320 кВт | Лимит: 35–40 кВт на одну стойку |
3. Управление потоками: Эффект Бернулли
При экстремальной плотности любая утечка (Bypass Airflow) фатальна. Механизм крепления стоек к центральной конструкции Hard-Lock (усилие 250 Н на эксцентрик) в сочетании с массивом вентиляторов мощностью 95 000 м³/ч реализует принцип Бернулли.
В центральном колодце формируется зона отрицательного давления, которая эффективно «высасывает» отработанный воздух из серверов. Благодаря этому герметичность контура достигает 97%, исключая смешивания потоков.
4. Аэродинамика и Airfoil Deflectors
Для предотвращения завихрений, возникающих при встрече потоков от противоположных стоек, применяются статические Airfoil Deflectors (аэродинамические направляющие).
Вертикальное сегментирование (три сегмента по 6 штук) :
- - Нижний сегмент: Угол 25–30°. Начальный подъем потока.
- - Средний сегмент: Угол 30°. Стабилизация ламинарности.
- - Верхний сегмент: Угол 30–35°. Финальный разворот в сторону вытяжки.
5. Операционные показатели (KPI)
Octagon устанавливает новый стандарт, обеспечивая предельную нагрузку до 35 кВт на стойку. В сравнении с этим традиционные системы воздушного охлаждения ограничены критическим порогом в 15 кВт — превышение которого влечет экспоненциальное увеличение рисков.
| Метрика | Значение | Обоснование |
|---|---|---|
| PUE | 1.28 – 1.35 | С учетом нагрузки Fan Wall |
| Троттлинг GPU | 8 – 12% | При подаче воздуха 16–17 °C |
| Signal Integrity | +40% улучшение | За счет DAC-кабелей до 4 метров |
| MTTR | 15 – 20 мин | Замена стойки через Hot-plug |
6. Целевая аудитория применения
- - Гиперскейлеры: Построение GPU-кластеров с минимальным джиттером и контролем домена отказа.
- - Корпоративный сектор: Развертывание транзакционных БД с приоритетом физической безопасности.
- - Colocation: Использование модуля (стойки) как изолированной единицы инфраструктуры (Multi-tenant Pod).
7. Заключение
Octagon Pod — это оптимальная архитектура, обеспечивающая эффективное воздушное охлаждение при размещении серверов с высокой плотностью установки. Система сохраняет радиальные преимущества, но требует хирургической точности соблюдения температурного режима. Преодоление порога 40+ кВт станет возможным за счет интеграции с системами жидкостного охлаждения (DLC, RDHx) — и v4 уже конструктивно предусматривает такую возможность.
Изучение спроса и RFP для внедрение архитектуры Octagon Pod.
Готовы ли вы обсудить интеграцию Octagon Pod v4 в ваш следующий проект? Запросите детальный опросник для проведения аудита проекта.
