СИСТЕМЫ МОНИТОРИНГА ИНФРАСТРУКТУРЫ
ФИЗИЧЕСКАЯ СРЕДА И ЛОГИКА ОБМЕНА ДАННЫМИ
Проектирование систем мониторинга - это разработка отказоустойчивой архитектуры объекта. Ошибки в разграничении уровней Hardware и Software на этапе ТЗ приводят к фатальной несовместимости оборудования. Мы переводим инженерный анализ в плоскость конкретных SMART-решений.

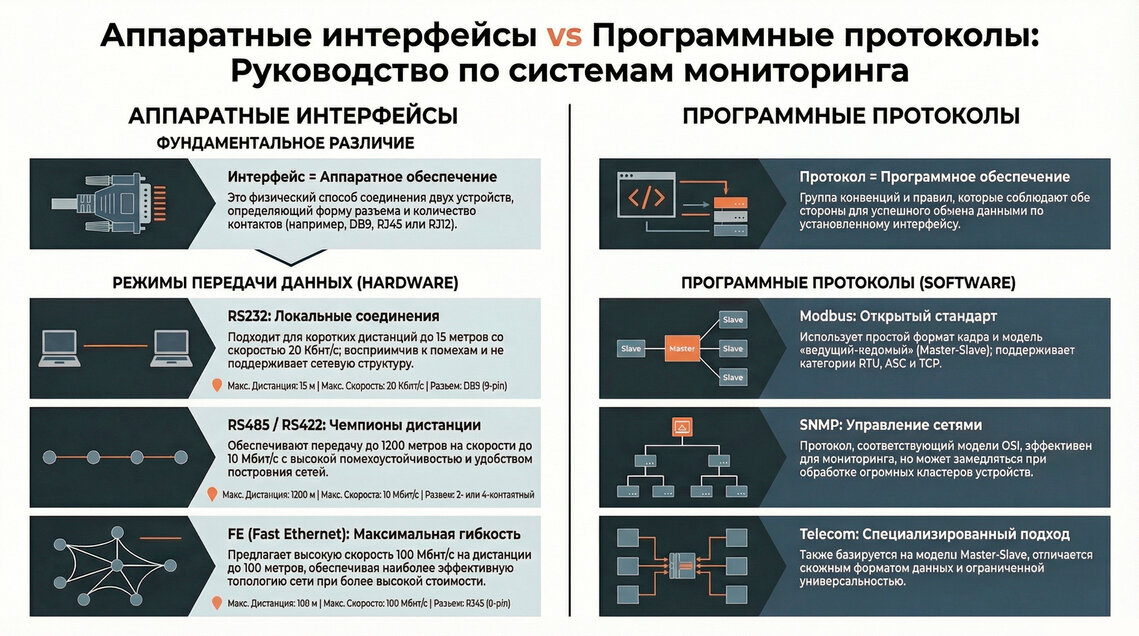

1. Specific: Изоляция интерфейса и логики
Базовый принцип: физическая среда передачи и логика обмена данными — это разные уровни. Недопустимо считать наличие порта RJ45 автоматическим подтверждением поддержки SNMP.
- Интерфейс (Hardware): Физическое строение разъема (DB9, RJ45, RJ12) и электрические параметры сигнала.
- Протокол (Software): Программный "язык" общения (Modbus, SNMP, Telecom).
2. Measurable: Метрики физической среды
Выбор физического уровня определяет лимиты топологии всего машзала. Игнорирование этих цифр делает систему уязвимой к деградации данных.
| Режим | Макс. дистанция | Скорость | Приоритетная задача |
|---|---|---|---|
| RS232 | 15 метров | 20 Kbps | Локальная консольная настройка |
| RS485 | 1200 метров | 10 Mbps | Распределенная сеть датчиков |
| Fast Ethernet | 100 метров | 100 Mbps | Магистральные каналы и видео |
3. Achievable: Достижимость масштабирования
Система должна сохранять производительность при расширении. Главный риск Master-Slave протоколов (Modbus, Telecom) — образование "бутылочного горлышка" при последовательном опросе узлов.
- Modbus: Эффективен в малых изолированных сегментах (стойка/ряд).
- SNMP: Оптимален для ИТ-инфраструктуры, но требует расчета нагрузки на процессоры контроллеров при опросе крупных кластеров.
4. Relevant: Помехоустойчивость и среда
Решение должно соответствовать жестким условиям электромагнитного фона ЦОД.
5. Time-bound: Чек-лист для ТЗ и пусконаладки
Для обеспечения результативности системы мониторинга на каждом этапе жизненного цикла проекта инженер обязан следовать матрице выбора:
- RS485: Основной инструмент для длинных магистралей и охвата больших площадей машзала.
- Fast Ethernet: Только для узлов с высокой плотностью данных и агрегации трафика.
- RS232: Исключить из постоянной архитектуры, оставить только для сервисных портов.
Вывод: эффективность мониторинга определяется совокупностью интерфейса и протокола. Оптимальный подход — отказ от избыточных решений в пользу систем, спроектированных с учетом реальных физических ограничений.
© SYSMATRIX Lab Материал подготовлен подготовлен специалистами в области инженерной инфраструктуры. март 2026.
