УПЛОТНЕНИЕ ДЕЙСТВУЮЩИХ ЦОД
RDHx и ПЕРСПЕКТИВЫ ВНЕДРЕНИЯ
Новая площадка под нагрузки искусственного интеллекта окупается за 8-10 лет. Задняя дверь-теплообменник поднимает мощность стойки в разы на прежнем здании. Разбор границ применения, инженерных рисков и расчётной экономики модернизации.
Разрыв между проектной мощностью зала и нагрузкой искусственного интеллекта
Действующие коммерческие ЦОД в России проектировались под 5-8 кВт на стойку. Объекты 2016-2021 годов постройки составляют основу рынка коммерческого размещения. Базовая сборка кластера машинного обучения требует 15-30 кВт на стойку. Стойка NVIDIA GB200 NVL72 берёт до 120 кВт. Разрыв между проектной мощностью зала и мощностью одной стойки достигает пятнадцатикратного значения.
Новое строительство закрывает дефицит мощности прямым способом. Стоимость капитала сейчас высокая. Ставки по кредитам высокие. Срок окупаемости новой площадки превышает 8-10 лет. Этот срок держится на стоимости земли, подводе электросетей и региональных тарифах. Инвестиционный расчёт разворачивает оператора к действующему зданию.
Высокоплотное оборудование в зале с воздушным охлаждением упирается в физику. Система подаёт холодный воздух под фальшпол. Рост плотности требует большего объёмного расхода воздуха через серверы. Холодный и горячий потоки смешиваются. Развивается обратный подсос горячего воздуха и холостой переток холодного. Теплообмен на уровне серверных юнитов падает.
Потребляемая мощность вентиляторов растёт как куб объёмного расхода воздуха. Удвоение объёма прокачиваемого воздуха даёт восьмикратный рост потребления вентиляторов. Экстенсивный разгон воздушной системы теряет экономический смысл.
Разгон вентиляторов под высокую плотность перекрывает прирост вычислений. Восьмикратный счёт за обдув съедает выигрыш от новой стойки. Оператор меняет контур теплоотвода. Второй путь оставляет площадь под нагрузку 8 кВт и упущенный спрос на ИИ.
Место RDHx среди технологий охлаждения
RDHx это замена штатной задней двери серверного шкафа на жидкостный теплообменник. Технология занимает нишу модернизации действующих воздушных залов. Горячий воздух от серверов проходит через водовоздушный теплообменник двери. Воздух возвращается в зал с температурой помещения.
Зальное воздушное кондиционирование работает до 8 кВт на стойку. Выше этого порога начинается разгон вентиляторов. Порог задаёт саму причину выбора другой технологии.
Внутрирядные кондиционеры дают проверенный съём тепла для нового строительства. При модернизации действующего зала они забирают полезное место в ряду. Технология требует трасс хладоносителя прямо между стойками.
Прямое жидкостное охлаждение снимает тепло с процессоров и ускорителей через водоблоки. Оперативная память и цепи питания остаются на воздухе. Технология требует специализированной серверной архитектуры. Это сужает применение в стандартном коммерческом размещении.
Иммерсионное охлаждение даёт максимальную теплоотдачу. Оборудование работает без вентиляторов в диэлектрической жидкости. Модель эксплуатации меняется полностью. Для классического коммерческого размещения технология применяется ограниченно.
RDHx остаётся рациональным компромиссом для модернизации воздушного ЦОД. Технология сохраняет стандартную серверную архитектуру заказчика. Жидкость приходит только к задней двери шкафа.
| Технология | Плотность на стойку | Модернизация зала | Новое строительство |
|---|---|---|---|
| Зальное воздушное | 5-8 кВт | Да, до порога плотности | Да, для низких нагрузок |
| Внутрирядное | 10-25 кВт | Ограниченно | Да |
| RDHx | 30-120 кВт | Да | Да |
| Прямое жидкостное | 40-100+ кВт | Ограниченно | Да |
| Иммерсионное | 50-100+ кВт | Не применимо | Ограниченно |
Иммерсия и прямое жидкостное охлаждение выигрывают на новом объекте с проектом под жидкость. Зал 2016-2021 годов такого проекта не имеет. RDHx поднимает плотность на стандартной стойке заказчика. Смена серверной архитектуры не требуется.
Физика и параметры теплообменника задней двери
Теплообменник снимает тепло на выходе из шкафа. Расстояние до выхлопа серверов составляет 3-5 см. Горячий воздух 35-40 градусов проходит через медно-алюминиевый теплообменник двери. Воздух выходит в зал при 22-25 градусах.
Современная дверь RDHx отводит от 30 до 120 кВт тепла на одну стойку. Диапазон держится на модели двери, расходе хладоносителя и перепаде температур. Единый порог применения технология сохраняет от 12 кВт на стойку и выше.
Нейтральность по залу это условное обозначение. Контур двери снимает до 90-95 процентов тепловой нагрузки стойки. Остаточные 5-10 процентов уходят в объём зала. Их снимает базовая общезальная вентиляция.
Объёмная теплоёмкость воды примерно в 3500 раз выше теплоёмкости воздуха. Вода переносит ту же тепловую мощность по компактным трубам. Затраты энергии на прокачку остаются низкими. Тот же теплоотвод воздухом потребовал бы воздуховодов и вентиляторов другого масштаба.
Вода в контуре двери переносит десятки киловатт по узкой трубе. Воздух на той же мощности требует кратного роста обдува. Дверь снимает до 120 кВт на одной стойке зала. Стойка искусственного интеллекта получает штатный теплоотвод без перестройки сервера.
Инженерные ограничения, риски и архитектура интеграции
Интеграция RDHx в действующий ЦОД упирается в жёсткие инженерные ограничения. Пренебрежение ими ведёт к сбоям эксплуатации.
Масса и механическая нагрузка. Дверь с заполненным водой теплообменником добавляет от 100 до 300 кг к массе стойки. Требуется проверка несущей способности плиток фальшпола и перекрытий. Петли и каркас шкафа усиливают.
Гидравлическое сопротивление. Множество дверей создаёт дополнительное гидравлическое сопротивление контура. Расчёт гидравлической увязки становится обязательным. Насосную группу дополняют резервным насосом по схеме N+1.
Подводки и эргономика. Вода подходит к подвижной двери через гибкие армированные рукава с быстроразъёмными соединениями. Трассировка кабелей усложняется. Радиусы изгиба рукавов выдерживают при открытии двери на обслуживание серверов.
Контроль точки росы. Температура воды в двери держится выше точки росы воздуха в зале. Нарушение порога даёт конденсат на поверхности теплообменника. Контроль точки росы ведёт распределительный блок хладоносителя.
Четыре ситуации выводят RDHx за границу целесообразности.
- Плотность ниже 12 кВт на стойку. Двери, распределительные блоки и трубопроводы стоят дороже экономии на электроэнергии при такой нагрузке. Капитальные затраты не окупаются.
- Исчерпанный резерв холода. Установка дверей не добавляет холода. Без модернизации внешнего контура эффект снимается.
- Слабое перекрытие. Возросшая масса сборок ставит предел по нагрузке. Усиление конструкций становится условием проекта.
- Высокая частота обслуживания. Постоянный доступ к задней панели серверов усложняет работу с гибкими подводками и быстроразъёмными соединениями.
Точка росы и резерв холода решают судьбу проекта раньше стоимости дверей. Зал без запаса по холоду не поднимет плотность одной установкой RDHx. Оператор проверяет хладоцентр и перекрытия до заказа оборудования.
Масштаб уплотнения и расчётная экономика модернизации

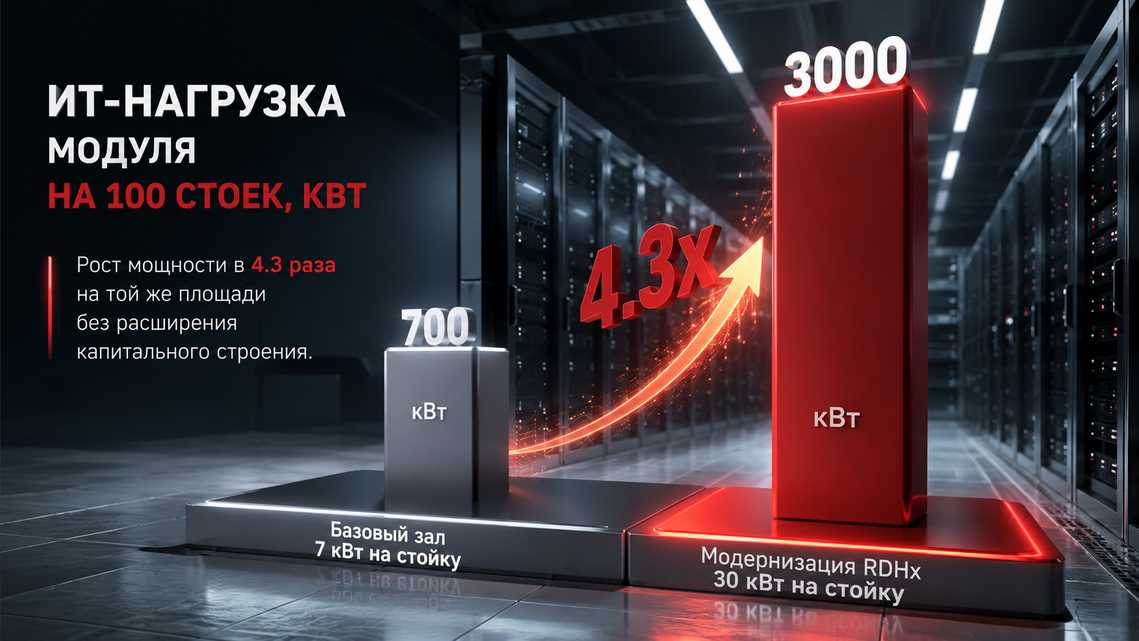

Расчётный модуль на 100 стойко-мест показывает эффект уплотнения. Базовое состояние держит 100 стоек по 7 кВт. Суммарная ИТ-нагрузка составляет 700 кВт. Модернизация переводит зал на 100 стоек по 30 кВт. Суммарная нагрузка растёт до 3000 кВт. Мощность зала увеличивается в 4.3 раза на прежней арендуемой площади.
Средний мировой PUE держится на уровне 1.54 шесть лет подряд по данным Uptime Institute за 2025 год. PUE это отношение полной мощности объекта к мощности ИТ-оборудования. Разница выше единицы уходит на охлаждение и распределение энергии. Коммерческие и корпоративные объекты идут в диапазоне 1.58-1.80. Легаси-инфраструктура держит долю потерь на охлаждении высокой. Гидравлический контур двери снижает эту долю. Расчётная оценка сдвигает PUE модернизированного объекта к 1.15-1.25.
Таблица ниже это расчётная модель. Допущения зафиксированы в подписи. Числа модели не заменяют проектную смету конкретного объекта.
| Показатель | Новое строительство 3 МВт | Модернизация RDHx 3 МВт | Эффект |
|---|---|---|---|
| Срок запуска мощности | 18-24 месяца | 3-6 месяцев | Быстрее в 4-5 раз |
| Капитальные затраты на 1 кВт ИТ-нагрузки | 2500-3500 долл. | 800-1200 долл. | Ниже в 2.5-3 раза |
| PUE объекта, оценка | 1.40-1.55 | 1.15-1.25 | Меньше энергии на охлаждение |
| Срок окупаемости | 8-10+ лет | 2.5-4.5 года | Быстрый возврат вложений |
Модернизация возвращает вложения за 2.5-4.5 года против 8-10 лет у новой площадки по расчётной модели. Разница держится на готовом здании и энерговводе. Оператор с дефицитом плотности и запасом холода закрывает задачу без стройки.
Критерии решения о переходе на RDHx
Решение о переходе на RDHx опирается на четыре проверки объекта. Каждая проверка отсекает часть площадок.
- Целевая плотность от 12 кВт на стойку и выше. Ниже порога капитальные затраты на двери и распределительные блоки не окупаются.
- Запас холода в хладоцентре. Контур двери снимает тепло на воду. Внешний контур отводит его наружу. Без запаса холода двери упрутся в потолок объекта.
- Несущая способность фальшпола и перекрытий. Масса дверей с водой ложится на конструкции. Расчёт нагрузки идёт до заказа.
- Доступ к задней панели серверов. Модель эксплуатации объекта учитывает обслуживание через гибкие подводки.
RDHx не универсальное решение охлаждения. Технология закрывает конкретную задачу модернизации воздушного зала. Действующий объект под 8 кВт получает стойки на 30-60 кВт на прежнем здании и энерговводе.
Дефицит высокоплотных мощностей закрывается модернизацией задней двери раньше запуска новой стройки. Готовое здание и энерговвод остаются в работе. Проверка холода, перекрытий и доступа к серверам определяет применимость до заказа дверей.
Частые вопросы
Что такое RDHx охлаждение в ЦОД
RDHx это теплообменник на месте штатной задней двери серверного шкафа. Горячий воздух серверов проходит через водовоздушный контур двери. Воздух выходит в зал при температуре помещения. Технология снимает тепло на выходе из стойки без перестройки сервера.
Сколько киловатт отводит задняя дверь-теплообменник
Современная дверь RDHx отводит от 30 до 120 кВт на одну стойку. Точный съём держится на модели двери, расходе воды и перепаде температур. Контур снимает до 90-95 процентов тепла стойки. Остаток уходит в базовую вентиляцию зала.
RDHx или прямое жидкостное охлаждение для модернизации действующего ЦОД
Прямое жидкостное охлаждение требует специализированной серверной архитектуры с водоблоками. RDHx сохраняет стандартную стойку и сервер заказчика. Для модернизации действующего коммерческого зала RDHx проще в интеграции. Прямое жидкостное охлаждение выигрывает на новом объекте с проектом под жидкость.
Сколько стоит уплотнение ЦОД через RDHx
Капитальные затраты модернизации по расчётной модели идут в диапазоне 800-1200 долл. на 1 кВт ИТ-нагрузки. Новое строительство идёт на уровне 2500-3500 долл. на 1 кВт. Окупаемость модернизации по модели составляет 2.5-4.5 года. Точные числа зависят от конкретного объекта.
Можно ли поднять плотность стойки без нового строительства
Да. Модернизация задней двери поднимает плотность на действующем здании. Модуль на 100 стоек переходит с 7 до 30 кВт на стойку. Мощность зала растёт в 4.3 раза на прежней площади. Новое строительство не требуется.
Какие риски у RDHx в машинном зале
Основные риски это масса двери с водой, гидравлическое сопротивление контура и точка росы. Дверь добавляет 100-300 кг к стойке. Температура воды держится выше точки росы во избежание конденсата. Резерв холода в хладоцентре ограничивает эффект уплотнения.
